Wie wählt man die richtige Kupplung für eine Edelstahl-Zahnradpumpe aus?

Wenn Sie jemals um 2 Uhr morgens in einem Kontrollraum einer Anlage gestanden haben und dem stetigen Brummen einer rostfreien Zahnradpumpe zugehört haben, wissen Sie, wie wichtig diese kleine Verbindung zwischen der Pumpe und dem Motor ist. Ich bin Sarah, Leiterin des technischen Supports bei einem Unternehmen, das Zahnradpumpen aus Edelstahl baut und liefert, und in den letzten 12 Jahren habe ich viel zu viele Anrufe von Betriebsteams erhalten, bei denen eine defekte Kupplung einen reibungslosen Produktionsablauf in eine ganztägige Reparatur verwandelte. Das Problem besteht nicht nur in der Auswahl einer Kupplung, sondern darin, die richtige Kupplung für eine rostfreie Zahnradpumpe auszuwählen, die ganz andere Anforderungen stellt als eine Standard-Kreiselpumpe. Heute möchte ich Sie durch diesen Prozess begleiten, vom Verständnis der besonderen Belastung Ihrer Pumpe bis hin zur Vermeidung der Fehler, die Teams meiner Erfahrung nach dazu gebracht haben, ihre Wahl zu bereuen.

Beginnen wir zunächst damit, warum rostfreie Zahnradpumpen anders sind – und warum das für Kupplungen wichtig ist. Eine rostfreie Zahnradpumpe bewegt kein Wasser; Dabei handelt es sich häufig um den Transport viskoser, korrosiver oder genau dosierter Flüssigkeiten: Salzlake für die Lebensmittelverarbeitung, hochreine Chemikalien für die Pharmaindustrie oder dicke Klebstoffe für Verpackungen. Das bedeutet, dass die Pumpe mit engen Toleranzen arbeitet und jede Fehlausrichtung oder Vibration aufgrund einer schlechten Kupplung nicht nur die Durchflussraten beeinträchtigen, sondern auch die Edelstahlzahnräder der Pumpe vorzeitig verschleißen kann. Letztes Jahr teilte uns ein Kunde aus der Chemieindustrie mit, dass seine alte Kupplung drei Wochen lang gehalten habe, bevor sie ausfiel, weil er sich für eine generische Kupplung entschieden hatte, ohne Rücksicht auf das ätzende Lösungsmittel zu nehmenZahnradpumpen aus Edelstahlwir ziehen um. Sie haben auf eine korrosionsbeständige Kupplung umgestellt und sie läuft auch 10 Monate später immer noch einwandfrei. Das ist die Art von Unterschied, von der wir sprechen.

Der erste Schritt bei der Auswahl einer Kupplung besteht darin, die Betriebsparameter Ihrer Pumpe abzubilden. Lassen Sie uns dies einfach aufschlüsseln: Sie müssen Drehmoment, Geschwindigkeit, Fehlausrichtungsanforderungen und Umgebungsfaktoren kennen. Das Drehmoment ist hier das Wichtigste. Edelstahl-Zahnradpumpen erzeugen ein konstantes Drehmoment, aber wenn Sie hochviskose Flüssigkeiten dosieren – wie 100.000 cP-Schokolade für eine Süßwarenlinie – steigt das Drehmoment beim Starten der Pumpe an. Wenn Ihre Kupplung dieses Anlaufdrehmoment nicht bewältigen kann, rutscht sie durch oder bricht. Wir empfehlen immer, das technische Datenblatt der Pumpe zu prüfen. Wenn Sie jedoch mit einem Lieferanten zusammenarbeiten, geben Sie sowohl das Betriebsdrehmoment als auch das maximale Anlaufdrehmoment an. Ein häufiger Fehler besteht darin, nur das Laufdrehmoment zu betrachten – das Anlaufdrehmoment kann zwei- bis dreimal höher sein, und das ist es, was billige Kupplungen zunichte macht.

Als nächstes kommt Geschwindigkeit. Die meisten Edelstahl-Zahnradpumpen arbeiten mit 100–1.800 U/min, einige Hochdruckmodelle arbeiten jedoch schneller. Flexible Kupplungen sind hier Standard, aber wenn Sie sich am oberen Ende dieses Bereichs befinden, müssen Sie die Kupplungsbalance berücksichtigen. Unausgeglichene Kupplungen erzeugen bei hoher Geschwindigkeit Vibrationen, die sowohl die Pumpen- als auch die Motorwelle verschleißen. Für unsereHochwertige Zahnradpumpe aus EdelstahlFür Drehzahlen über 1.500 U/min empfehlen wir Balanced-Balken-Kupplungen oder Elastomerkupplungen, da diese Vibrationen besser dämpfen als starre Kupplungen. Starre Kupplungen sind nur dann gut, wenn Ihre Pumpe und Ihr Motor perfekt ausgerichtet sind und mit niedriger Drehzahl laufen. Sie gleichen keine Fehlausrichtung aus, die in industriellen Umgebungen mit täglichen Temperaturschwankungen kaum aufrechtzuerhalten ist.

Eine Fehlausrichtung ist ein weiterer Faktor, mit dem jede Anlage zu kämpfen hat. Wärmeausdehnung: Wenn sich Pumpe und Motor während des Betriebs erwärmen, können sich ihre Wellen um einige Millimeter verschieben. Rohrbelastungen durch den Einlass und Auslass der Pumpe können auch dazu führen, dass die Welle aus der Reihe gerät. Kupplungen gleichen drei Arten von Fehlausrichtungen aus: parallel, winklig und axial. Wenn Sie dies nicht ausgleichen, kommt es zu einem erhöhten Verschleiß der Lager und Dichtungen der Pumpe. Für Pumpen, die korrosive Flüssigkeiten fördern, wie unsereKorrosionsbeständige Zahnraddosierpumpe aus EdelstahlWir empfehlen Oldham-Kupplungen oder Scheibenkupplungen. Oldham-Kupplungen verwenden ein zentrales Teil (die „Oldham-Scheibe“), das sich biegt, um parallele Fehlausrichtungen auszugleichen, und sie können leicht ausgetauscht werden, ohne das gesamte System neu auszurichten. Scheibenkupplungen sind langlebiger und eignen sich für hohe Drehmomente, erfordern jedoch eine präzisere anfängliche Ausrichtung. Elastomer-(Gummi-)Kupplungen sind zwar günstiger, gehen aber in korrosiven Umgebungen mit der Zeit kaputt – etwas, das Sie im Auge behalten sollten, wenn Ihre Pumpe wie unsere regelmäßigen Reinigungschemikalien oder Salzlake ausgesetzt istSole-Zahnraddosierpumpe aus EdelstahlLinie. Für diese empfehlen wir Metallscheibenkupplungen, um eine Verschlechterung des Gummis zu vermeiden.

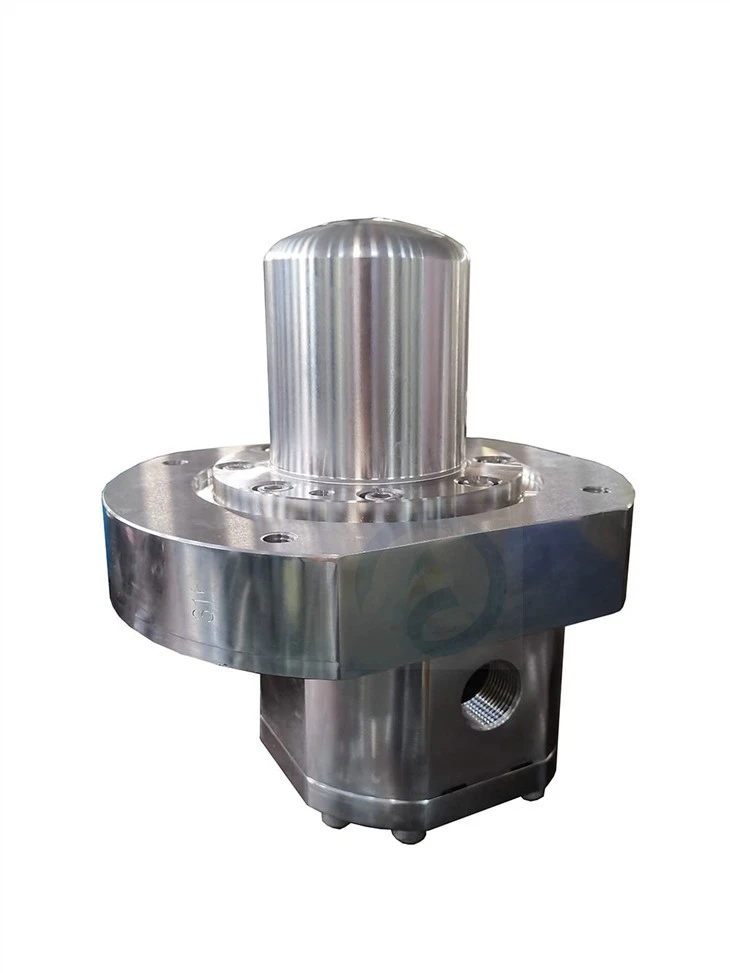

Umweltfaktoren sind der Grund, warum viele Teams Abstriche machen, und das macht ihnen zu schaffen. Nehmen wir an, Sie betreiben eine Pumpe in einer Lebensmittel- und Getränkefabrik, in der Hygiene nicht verhandelbar ist. Es darf keine Kupplung geben, die Bakterien beherbergt oder schwer zu reinigen ist. Hier sind Kupplungen aus Edelstahl und nicht aus beschichtetem Stahl ein Muss – Beschichtungen können mit der Zeit abplatzen oder sich ablösen, was zu Verunreinigungen führt. Wenn Ihre Kupplung bewegliche Teile hat, verwenden Sie außerdem Schmiermittel in Lebensmittelqualität. Für unsere Magnetkupplungspumpen, wie dieZahnraddosierpumpe mit MagnetdichtungWir kombinieren sie mit Kupplungen, die mit dem hermetischen Design kompatibel sind, da kein physischer Kontakt zwischen Pumpen- und Motorwelle besteht. Die Wahl der falschen Kupplung kann hier zum Bruch des Magnetantriebs führen, was zu Flüssigkeitslecks führt – eine kostspielige Lösung für Pharma- oder Lebensmittelanwendungen.

Ein weiterer zu berücksichtigender Punkt: Wartungsfreundlichkeit. Wie oft kann die Leitung stillgelegt werden, um die Kupplung auszutauschen? Wenn Sie rund um die Uhr im Einsatz sind, möchten Sie keine Kupplung, deren Austausch 8 Stunden dauert. Oldham-Kupplungen sind hier großartig – Sie können die alte Scheibe in wenigen Minuten entfernen und eine neue installieren, ohne die Wellen zu trennen. Scheibenkupplungen erfordern mehr Zeit und Werkzeug, halten aber länger. Wir fragen unsere Kunden immer nach ihren Wartungsplänen, und das ist Teil unserer Empfehlung: Wenn Sie während geplanter Stillstände routinemäßige Wartungsarbeiten durchführen können, ist eine Scheibenkupplung möglicherweise besser, wenn Sie das Problem jedoch schnell reparieren müssen, ist Oldham die richtige Wahl.

Ich möchte hier eine echte Geschichte erzählen, denn das ist es, was hängen bleibt. Ein Kunde aus der Wasseraufbereitungsbranche rief uns letztes Jahr an und geriet in Panik, weil die Kupplung seiner rostfreien Zahnradpumpe ausgefallen war, was zu einem vierstündigen Stillstand führte. Sie verwendeten eine Standard-Gummikupplung eines örtlichen Lieferanten, weil diese günstiger war. Die Pumpe förderte mit Chlor behandelte Sole und der Gummi verschlechterte sich in nur zwei Monaten – obwohl der Lieferant sagte, er sei „korrosionsbeständig“. Wir haben ihre Kupplung durch eine Scheibenkupplung aus Edelstahl 316 ersetzt, die mit Sole kompatibel ist, und seitdem hatten sie keine Probleme mehr. Die Vorabkosten waren etwas höher, aber sie sparten Tausende an Ausfallzeiten und Ersatzteilen. Das ist der Nachteil: Billige Kupplungen führen langfristig zu höheren Kosten, insbesondere wenn es sich um Präzisionszahnradpumpen handelt, die empfindlich auf Fehlausrichtungen reagieren.

Lassen Sie uns nun eine kurze Checkliste durchgehen, um sicherzustellen, dass Sie es richtig machen. Bestätigen Sie zunächst die Spezifikationen Ihrer Pumpe: Nenndrehmoment (Betrieb und Spitzenanlauf), Betriebsgeschwindigkeit und Flüssigkeitstyp. Zweitens identifizieren Sie Fehlausrichtungsquellen: Wärmeausdehnung, Rohrspannung und dynamische Belastungen durch die Flüssigkeit. Drittens überprüfen Sie Ihre Umgebung: ätzende Chemikalien, Hygieneanforderungen, extreme Temperaturen. Viertens: Denken Sie an die Wartung: Wie oft können Sie die Kupplung warten und wie schwierig ist ihr Austausch? Fünftens: Passen Sie das Kupplungsmaterial an Ihre Pumpe und Flüssigkeit an. Bei rostfreien Zahnradpumpen bedeutet das fast immer Edelstahlkupplungen – vermeiden Sie Stahl mit einer billigen Beschichtung, da dieser mit der Zeit versagt.

Warten Sie, noch ein wichtiger Punkt: Die Kupplungsgröße muss zum Wellendurchmesser von Pumpe und Motor passen. Ich kann Ihnen gar nicht sagen, wie oft ich gesehen habe, wie ein Team eine Kupplung ausgewählt hat, die etwas zu klein war, was zum Durchrutschen der Welle führte, oder zu groß, was zu einer Fehlausrichtung führte. Messen Sie immer den Wellendurchmesser und überprüfen Sie die Bohrungsgröße der Kupplung – einige Kupplungen verfügen über Stellschrauben, andere über Keilnuten. Stellen Sie daher sicher, dass sie zu Ihren Wellen passt. Bei Zahnradpumpen sind Passfederkupplungen Standard, denn sie verhindern ein Durchdrehen der Kupplung auf der Welle, insbesondere bei hohem Drehmoment. Stellschraubenkupplungen funktionieren bei niedrigem Drehmoment, aber Zahnradpumpen haben normalerweise genug Drehmoment, dass Stellschrauben durchrutschen können.

Wenn Sie sich immer noch nicht sicher sind, raten Sie nicht. Aus diesem Grund verfügen wir über ein technisches Support-Team, das Kunden bei der Auswahl der richtigen Kupplung für ihre Edelstahl-Zahnradpumpe unterstützt. Wir haben mit Hunderten von Einrichtungen zusammengearbeitet, von kleinen Lebensmittelverarbeitungsbetrieben bis hin zu großen Chemieherstellern, und können Sie durch Ihre spezifische Anwendung begleiten. Wenn Sie sich für eine auf Ihre Pumpe abgestimmte Kupplung entscheiden, erhalten Sie weniger Ausfallzeiten, eine längere Lebensdauer der Pumpe und gleichmäßigere Durchflussraten – etwas, das jeder Betrieb benötigt.

Letztendlich ist eine Kupplung ein kleines Teil, aber sie stellt die Verbindung zwischen Ihrem Motor und Ihrer Pumpe dar. Für eine rostfreie Zahnradpumpe, die auf Präzision und Zuverlässigkeit ausgelegt ist, ist das Abkürzen der Kupplung so, als würde man billige Reifen auf einen Sattelschlepper montieren: Es funktioniert eine Weile, aber es wird ein großes Problem verursachen, wenn man es am wenigsten erwartet. Wir haben unser Geschäft darauf aufgebaut, sicherzustellen, dass unsere Kunden alle Teile haben, die sie benötigen, von der Pumpe selbst bis zur richtigen Kupplung, um einen reibungslosen Betrieb zu gewährleisten.

Wenn Sie über die Auswahl einer Kupplung für Ihre Edelstahl-Zahnradpumpe sprechen möchten oder Fragen zu unseren Produktlinien haben, wenden Sie sich an unser Team, um Ihre spezifischen Anforderungen zu besprechen. Ob Sie eine Kupplung für eine Solepumpe, eine korrosionsbeständige Dosierpumpe oder eine unserer Edelstahl-Zahnradpumpen benötigen, wir können Ihnen helfen, die richtige Lösung für Ihren Betrieb zu finden.

Referenzen

1. Leitfaden zur Auswahl von Pumpenkupplungen, Hydraulic Institute, 2022.
2. Design und Anwendung von Edelstahl-Zahnradpumpen, American Gear Manufacturers Association, 2021.
3. Korrosionsbeständigkeit von Kupplungsmaterialien für Industrieflüssigkeiten, NACE International, 2020.
4. Fehlausrichtungskompensation in rotierenden Geräten, Pumps & Systems Magazine, Band 65, Ausgabe 3, 2022.
